自然循环特性曲线在降高度比例模化中的失真评价

程诚 卢冬华 苏前华 张戈

程诚, 卢冬华, 苏前华, 张戈. 自然循环特性曲线在降高度比例模化中的失真评价[J]. 核动力工程, 2023, 44(6): 119-126. doi: 10.13832/j.jnpe.2023.06.0119
引用本文: 程诚, 卢冬华, 苏前华, 张戈. 自然循环特性曲线在降高度比例模化中的失真评价[J]. 核动力工程, 2023, 44(6): 119-126. doi: 10.13832/j.jnpe.2023.06.0119
Cheng Cheng, Lu Donghua, Su Qianhua, Zhang Ge. Distortion Evaluation of Natural Circulation Characteristic Curves Based on Scaled-down Methodology[J]. Nuclear Power Engineering, 2023, 44(6): 119-126. doi: 10.13832/j.jnpe.2023.06.0119
Citation: Cheng Cheng, Lu Donghua, Su Qianhua, Zhang Ge. Distortion Evaluation of Natural Circulation Characteristic Curves Based on Scaled-down Methodology[J]. Nuclear Power Engineering, 2023, 44(6): 119-126. doi: 10.13832/j.jnpe.2023.06.0119

自然循环特性曲线在降高度比例模化中的失真评价

doi: 10.13832/j.jnpe.2023.06.0119
详细信息
    作者简介:

    程 诚(1988—),男,高级工程师,主要从事核反应堆热工水力研究工作,E-mail: chegcheg@163.com

    通讯作者:

    卢冬华,E-mail: ludonghua@cgnpc.com.cn

  • 中图分类号: TL334

Distortion Evaluation of Natural Circulation Characteristic Curves Based on Scaled-down Methodology

  • 摘要: 基于多级双向比例分析(H2TS)比例模化方法,设计建造了原型、1/2高度比与1/4高度比的模型实验装置,开展了不同加热功率下的自然循环实验,对自然循环特性曲线在降高度比例模化中的失真进行了分析,实验结果表明:自然循环流量、雷诺数、格拉晓夫数、修正格拉晓夫数等表征自然循环主要特征的参数在降高度比例模化后,能够保持自然循环流量-加热功率、雷诺数-格拉晓夫数及雷诺数-修正格拉晓夫数等特征关系曲线不严重失真,原型与模型间的拟合曲线能够形成一对一映射。自然循环特性曲线在降高度比例模化过程中能够较准确复现原型规律,自然循环降高度比例模化实验数据在模拟原型中自然循环特性曲线时的可靠性得到有效验证。

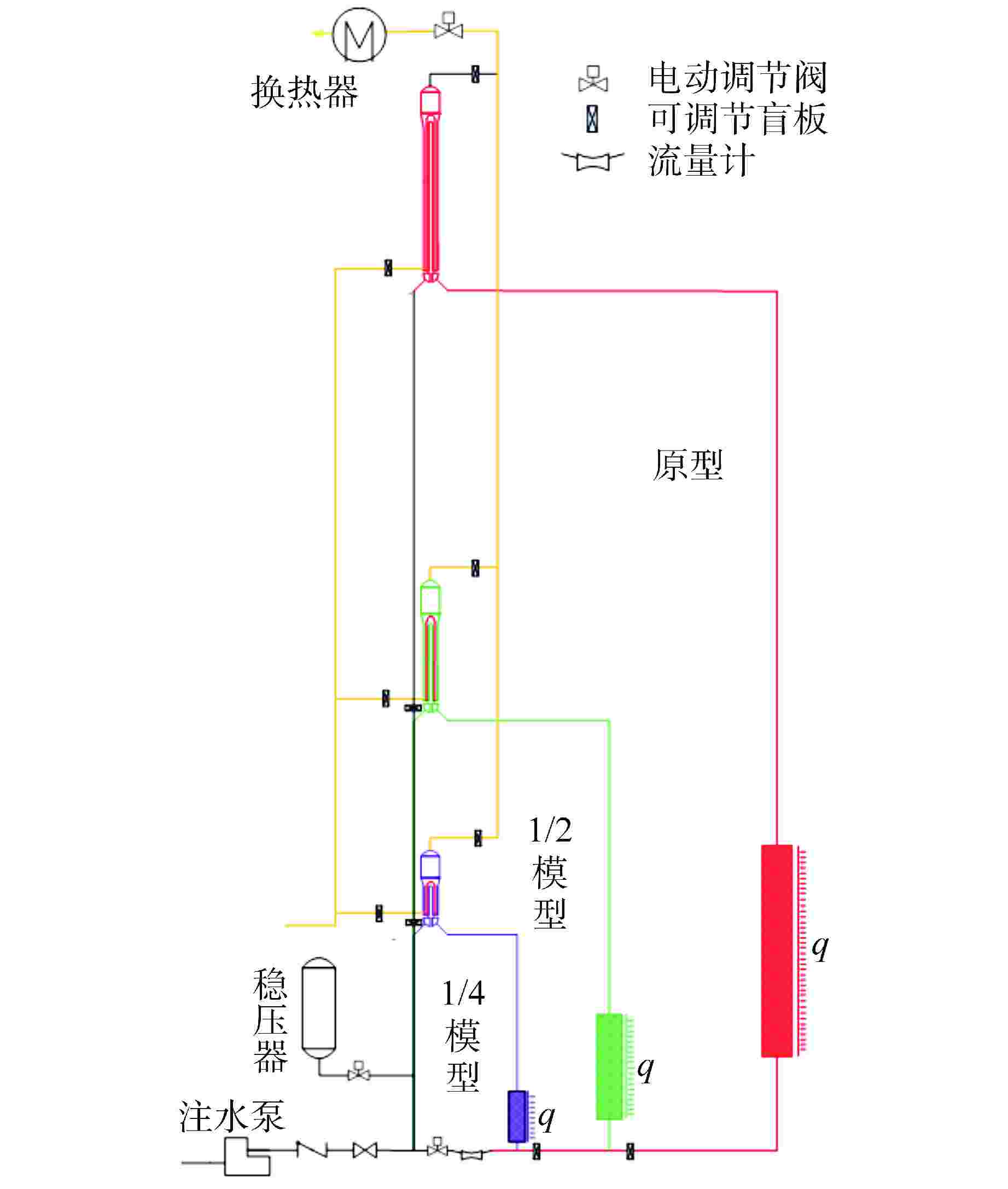

  • 图  1  实验装置流程图

    Figure  1.  Flow Chart of Experimental Facilities

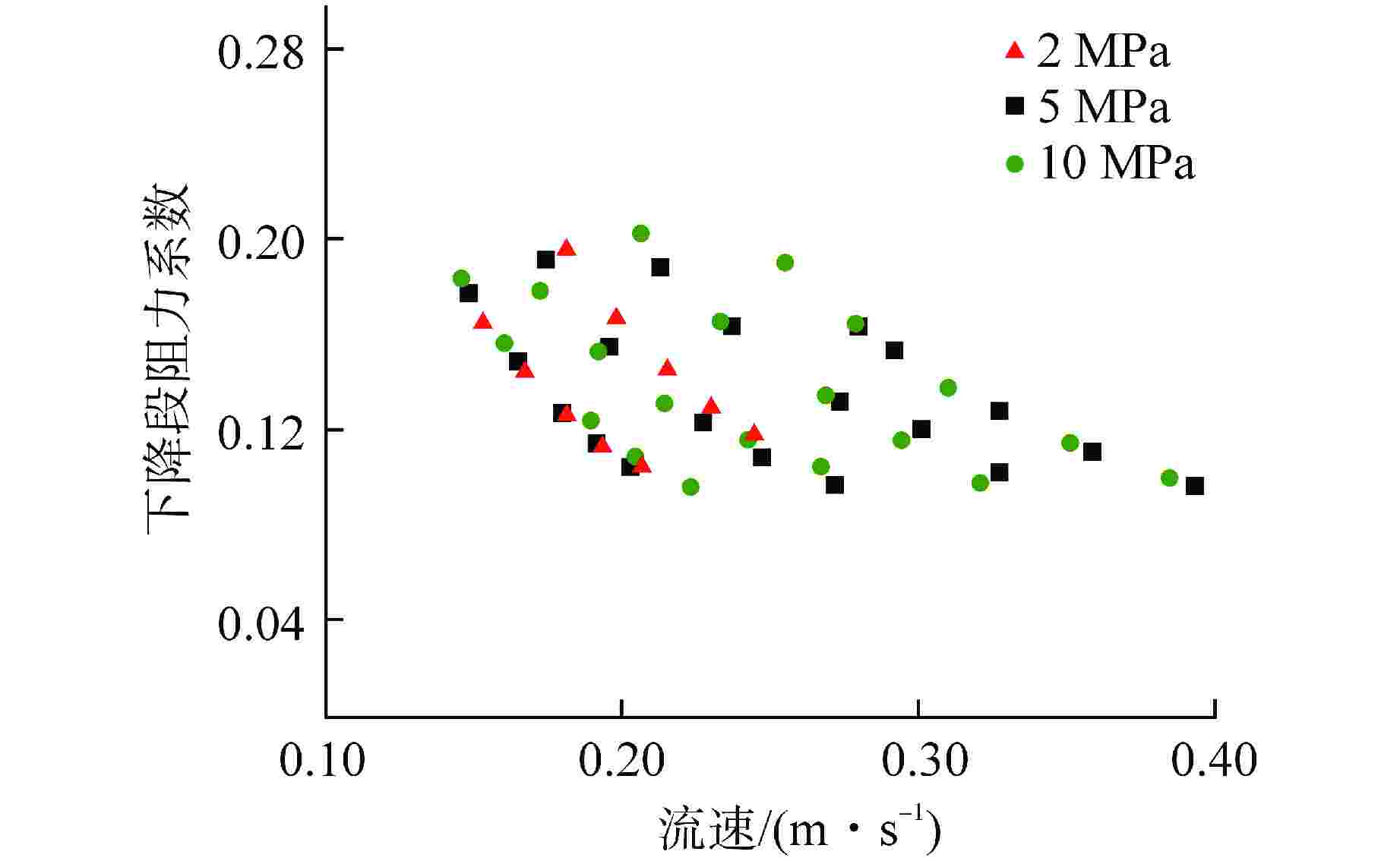

    图  2  不同压力下的原型下降段阻力系数

    Figure  2.  Resistance Coefficient of Prototype Descent Pipe under Different Pressure

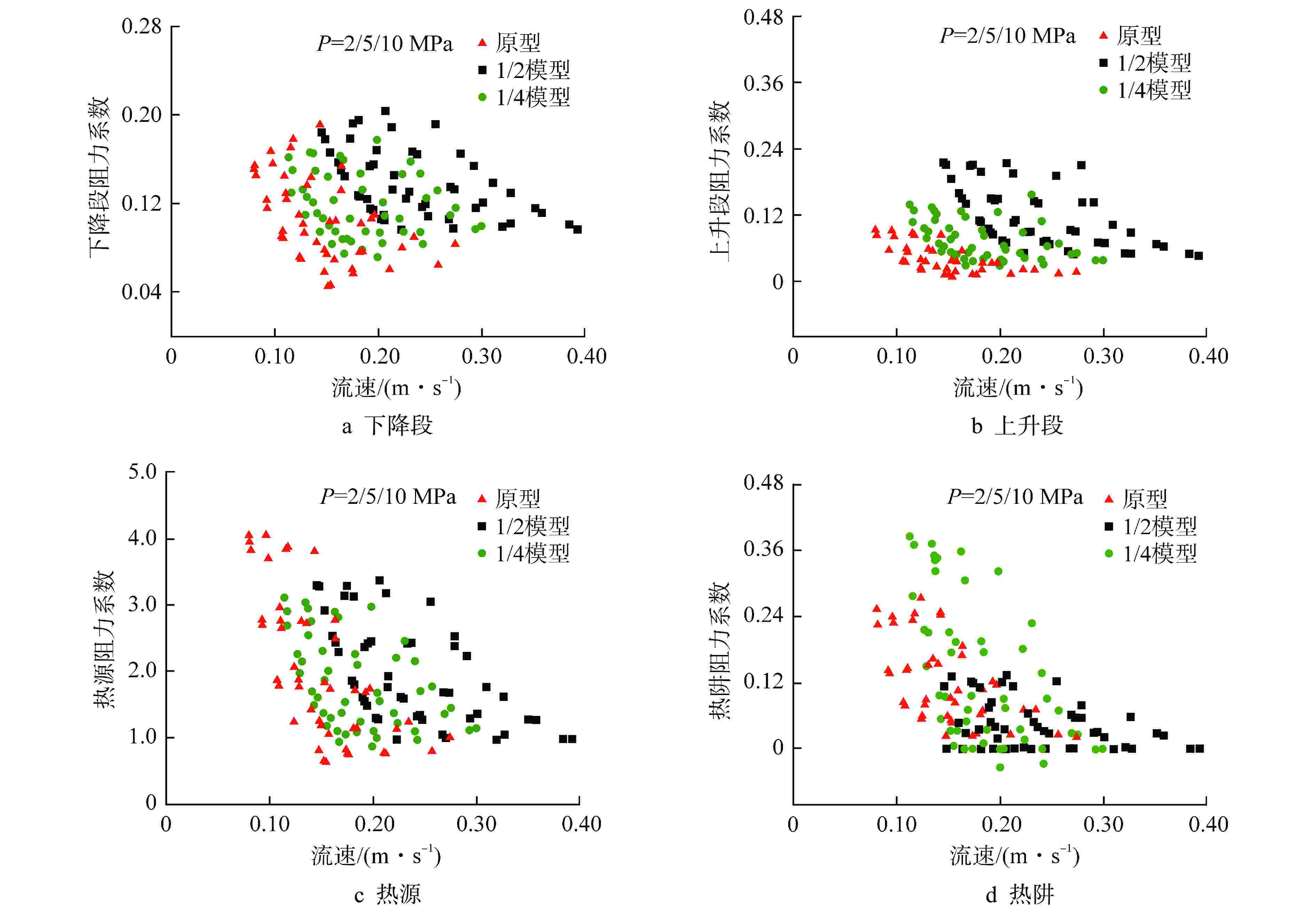

    图  3  系统各主要设备和管道阻力标定

    Figure  3.  Resistance Calibration for Main Equipment and Pipeline

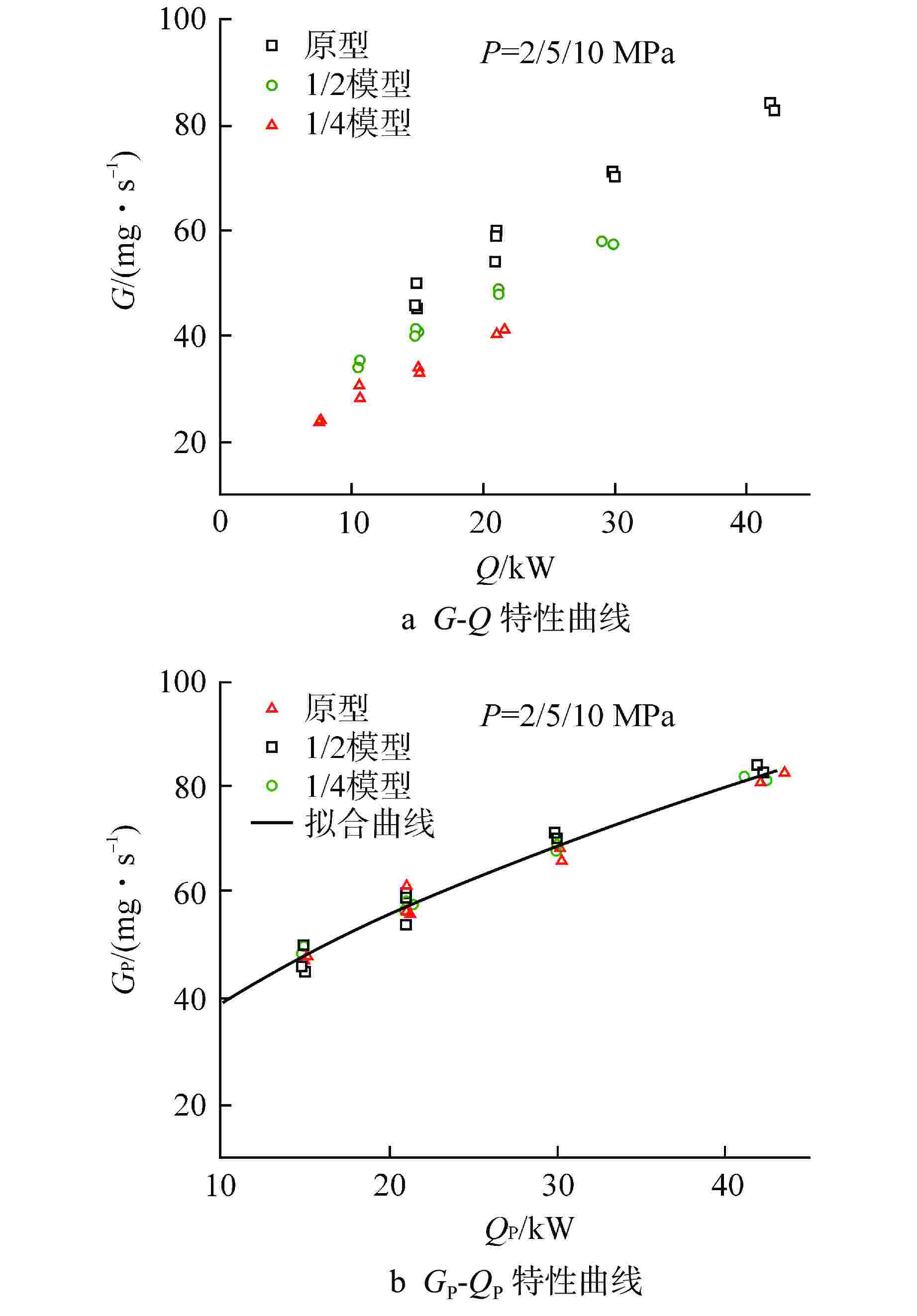

    图  4  稳态单相下自然循环流量-加热功率特性曲线图

    Figure  4.  G-Q and GP-QP Characteristic Curves in Steady-state Single-phase

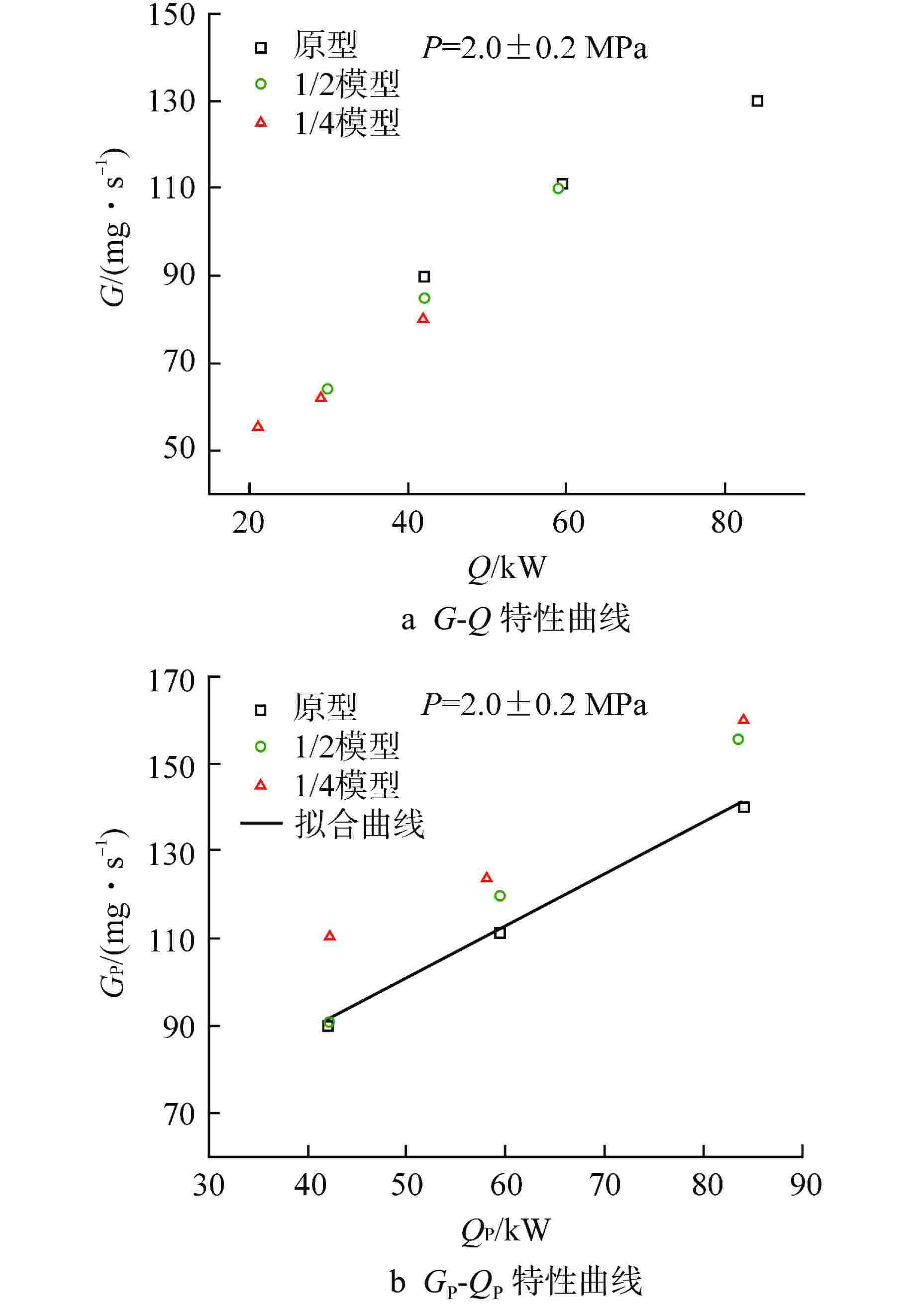

    图  5  两相下自然循环流量-加热功率特性曲线图

    Figure  5.  G-Q and GP-QP Characteristic Curves in Two-phase

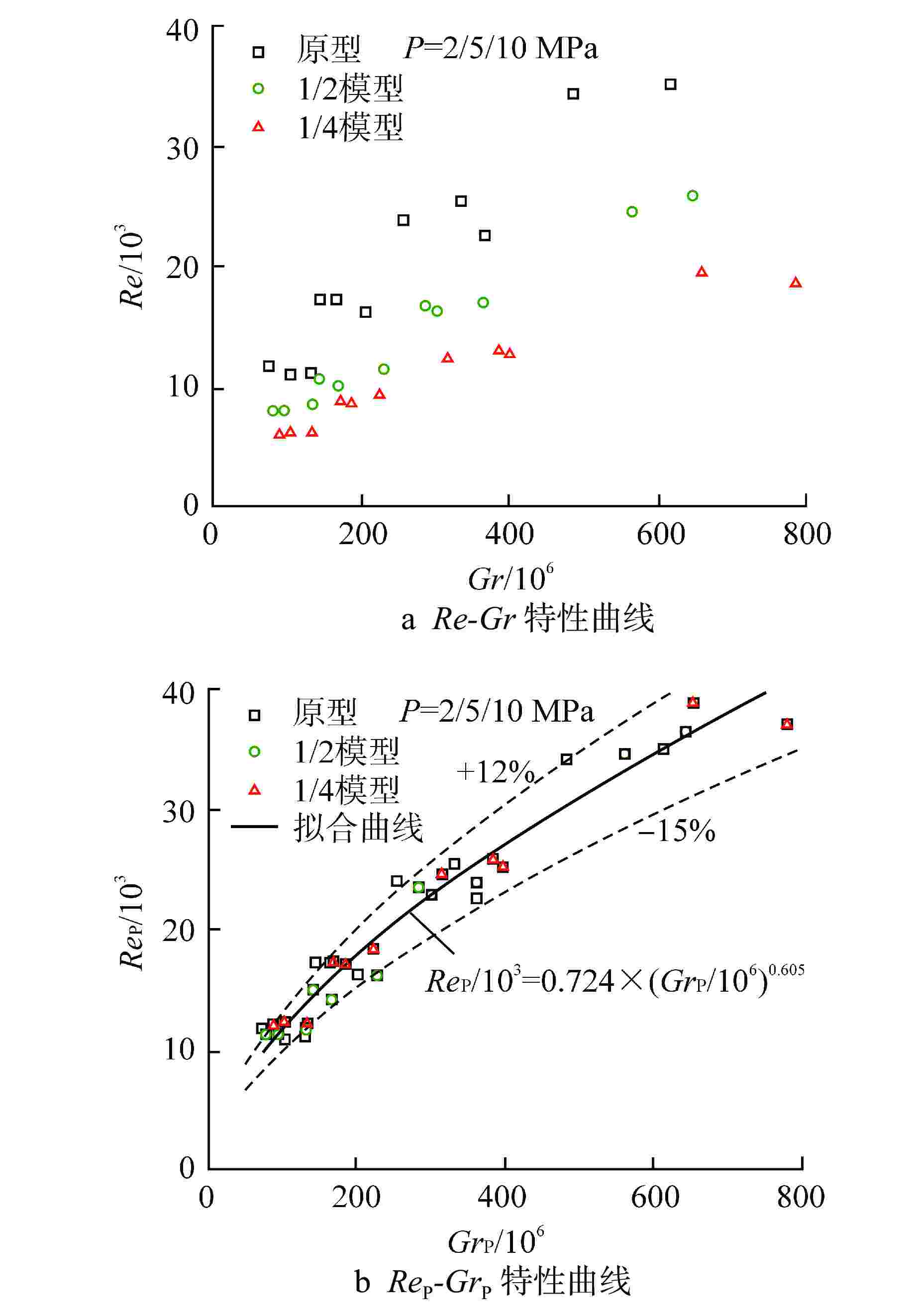

    图  6  稳态单相下雷诺数-格拉晓夫数特性曲线图

    Figure  6.  Re-Gr and ReP-GrP Characteristic Curves in Steady-state Single-phase

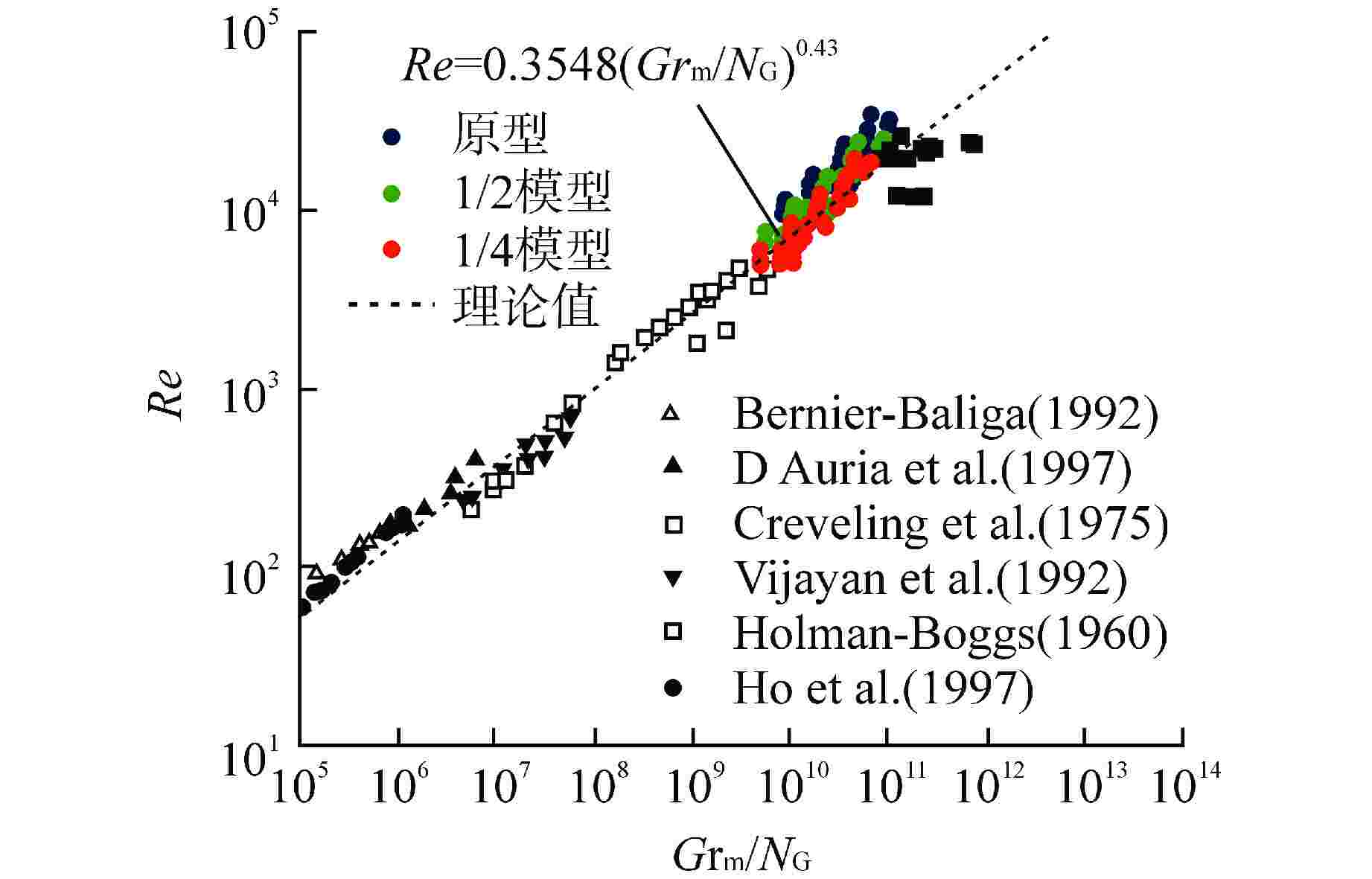

    图  7  各装置雷诺数与修正的格拉晓夫数特性曲线比较

    Figure  7.  Comparison of ReP-( $ {Gr}_{\mathrm{m}} $)P Characteristic Curve of Each Facility

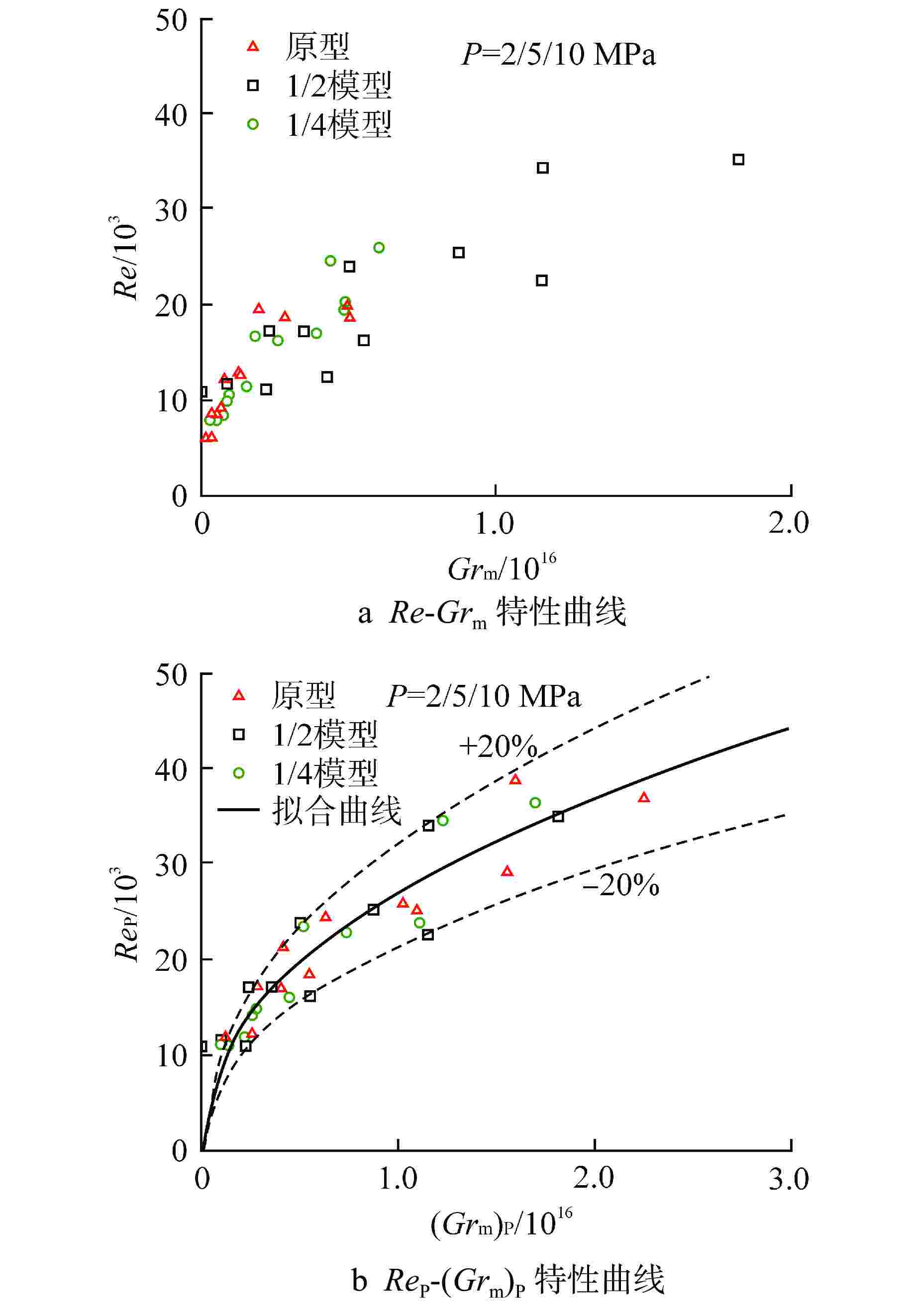

    图  8  稳态单相下雷诺数-修正格拉晓夫数特性曲线图

    Figure  8.  Re- $ {Gr}_{\mathrm{m}} $ and ReP-( $ {Gr}_{\mathrm{m}} $)P Characteristic Curves in Steady-state Single-phase

    表  1  等压、同物性模拟准则

    Table  1.   Scaling Criteria for Isobaric and Homogeneity Simulation

    序号 准则 注释
    1 $ {\displaystyle \Pi _{\text{R}}} = \dfrac{{g\Delta {\rho _0}L_{{\text{hc}}}^0}}{{{\rho _0}{u_0}^2}} $ Richardson数,表征浮升力与惯性力间关系
    2 ${\displaystyle \Pi _{ {\text{F} },i} } = \displaystyle \sum\limits_i {\left( {\dfrac{ {\rho _r^ + } }{ {\rho _i^ + } } } \right)} {\left( {\dfrac{ { {A_r} } }{ { {A_i} } } } \right)^2}{\left( {\dfrac{ {fl} }{ {D_{\rm{e}}} } + k} \right)_i}$ 阻力系数,表征回路的摩擦和形阻
    3 $ {\displaystyle \Pi _{{\text{H}},i}} = \dfrac{{{\xi _i}{q_{\text{s}}}l_{{\text{hc}}}^0}}{{{\rho _0}{h_0}{u_0}{a_i}}} $ 热源数,表征热源加热功率对回路焓升的影响
    4 $ {\displaystyle \Pi _{{\text{C}},i}} = \dfrac{{{\rho _{\text{s}}}C{v_{\text{s}}}\Delta {T_0}{a_{{\text{s}},i}}}}{{{\rho _0}\Delta {h_{{\text{fg}}}}{a_i}}} $ 热容数,表征结构的热容量对回路焓升的影响
    下载: 导出CSV

    表  2  实验装置主要结构参数

    Table  2.   Main Structural Parameters of Experimental Facilities

    装置 参数 原型 1/2模型 1/4模型
    热源 有效加热段高度/mm 3660 1830 915
    热源总高度/mm 4634 2804 1889
    子通道当量直径/mm 11.8
    电加热管规格/mm Φ21×2
    承压壳规格/mm Φ255×32.5
    热阱 筒体高度/mm 12815 6411 3208
    筒体规格/mm Φ114.3×8
    传热管高度/m 10605 5282 2611
    传热管规格/mm Φ19×2
    传热管数目/根 2
    一回路管道 冷热芯形位差/m 16 8 4
    冷管直径/mm 17.0
    冷管长度/m 6 3 1.5
    热管直径/mm 18.0
    热管长度/m 4.9 2.45 1.225
    下载: 导出CSV
  • [1] 程诚,文青龙,卢冬华,等. 非能动安全壳冷却系统瞬态特性试验研究[J]. 核动力工程,2017, 38(1): 6-9. doi: 10.13832/j.jnpe.2017.01.0006
    [2] 陶俊,程诚,谢小飞,等. 采用分离式热管的非能动安全壳冷却系统研究[J]. 原子能科学技术,2018, 52(8): 1423-1430.
    [3] WANG S P, LIN Y C, WANG G Y, et al. Experimental investigation on flashing-induced flow instability in a natural circulation scaled-down test facility[J]. Annals of Nuclear Energy, 2022, 171: 109023. doi: 10.1016/j.anucene.2022.109023
    [4] LIU L M, PETERSON P, ZHANG D L, et al. Scaling and distortion analysis using a simple natural circulation loop for FHR development[J]. Applied Thermal Engineering, 2020, 168: 114849. doi: 10.1016/j.applthermaleng.2019.114849
    [5] ZUBER N, ROHATGI U S, WULFF W, et al. Application of fractional scaling analysis (FSA) to loss of coolant accidents (LOCA): methodology development[J]. Nuclear Engineering and Design, 2007, 237(15-17): 1593-1607. doi: 10.1016/j.nucengdes.2007.01.017
    [6] ISHII M, KATAOKA I. Scaling laws for thermal-hydraulic system under single phase and two-phase natural circulation[J]. Nuclear Engineering and Design, 1984, 81(3): 411-425. doi: 10.1016/0029-5493(84)90287-5
    [7] KIM H, PARK J P, JANG D, et al. Development of phenomena identification and ranking tables (PIRTs) to implement research reactor-specific capability in SPACE code[J]. Annals of Nuclear Energy, 2020, 138: 107206. doi: 10.1016/j.anucene.2019.107206
    [8] LI X B, LI H Y, LIU Y S, et al. Numerical scaling assessment on natural circulation in Core Makeup Tank[J]. Annals of Nuclear Energy, 2020, 140: 107105. doi: 10.1016/j.anucene.2019.107105
    [9] 曾未,王杰,黄涛,等. 压水堆大破口失水事故重要现象识别及数值计算不确定性量化分析研究[J]. 核动力工程,2021, 42(1): 198-203. doi: 10.13832/j.jnpe.2021.01.0198
    [10] LU D H, XIAO Z J, CHEN B D. A new method to derive one set of scaling criteria for reactor natural circulation at single and two-phase conditions[J]. Nuclear Engineering and Design, 2010, 240(11): 3851-3861. doi: 10.1016/j.nucengdes.2010.08.012
    [11] 卢冬华,肖泽军,陈炳德,等. 压水堆自然循环比例模化基本方程及相似准则数的研究[J]. 核动力工程,2009, 30(3): 72-84,94.
    [12] VIJAYAN P K, MEHTA S K, DATE A W. On the steady-state performance of natural circulation loops[J]. International Journal of Heat and Mass Transfer, 1991, 34(9): 2219-2230. doi: 10.1016/0017-9310(91)90048-J
    [13] VIJAYAN P K. Experimental observations on the general trends of the steady state and stability behaviour of single-phase natural circulation loops[J]. Nuclear Engineering and Design, 2002, 215(1-2): 139-152. doi: 10.1016/S0029-5493(02)00047-X
