Research on General Design Method of Emergency Communication System in Nuclear Power Plant
-
摘要: 为进一步提升核电厂通信系统在事故工况下的应急通信能力，支持核事故情况下的应急响应，本研究分析了目前核电厂通信系统设计的相关标准与要求，提出了应急通信系统的总体设计流程，研究了事故工况下的通信功能需求，确定了核电厂应急通信系统的设计原则与功能定位，并已应用于三代核电厂等多种堆型核电厂的通信系统设计，进一步增强了核电厂的应急通信能力与安全水平，提升了通信系统的经济性。Abstract: In order to further improve the emergency communication capability of the communication system of nuclear power plant and support the emergency response under nuclear accident conditions, this study analyzes the current relevant standards and requirements of the communication system design of nuclear power plant, and puts forward the overall design flow of the emergency communication system. The communication function requirements under accident conditions are studied, and the design principles and functional orientation of emergency communication system for nuclear power plants are determined, which have been applied to the communication system design of various reactor nuclear power plants such as Generation Ⅲ nuclear power plants. The emergency communication ability and safety level of nuclear power plant are further enhanced, and the economy of communication system is improved.
-
Key words:
- Nuclear power plant /
- Emergency communication /
- Accident /
- System design
-

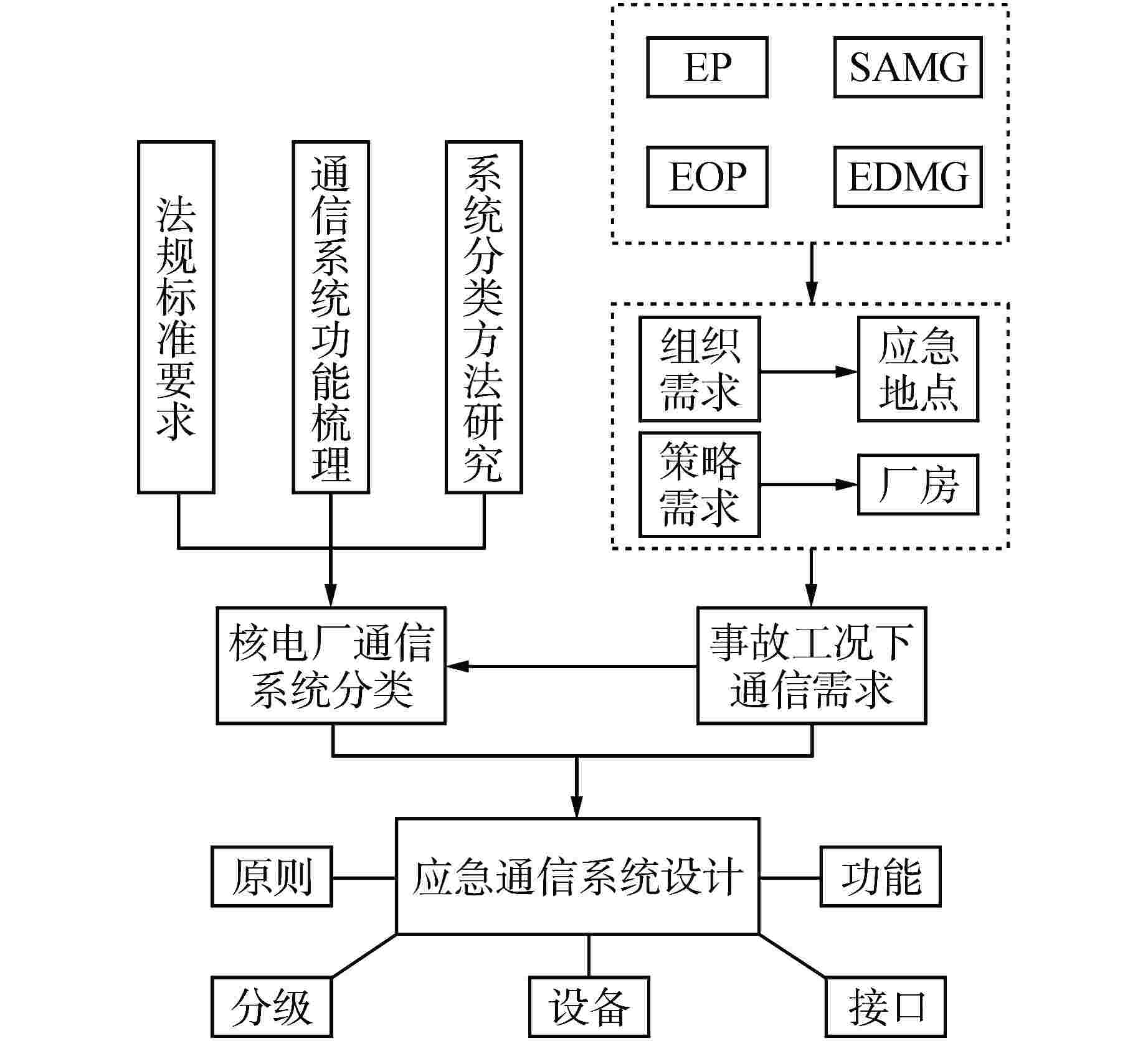

图 1 应急通信系统设计流程
EP—应急计划；SAMG—严重事故管理导则；EOP—应急运行规程；EDMG—大范围损伤管理导则
Figure 1. Design Flowchart for Emergency Communication System

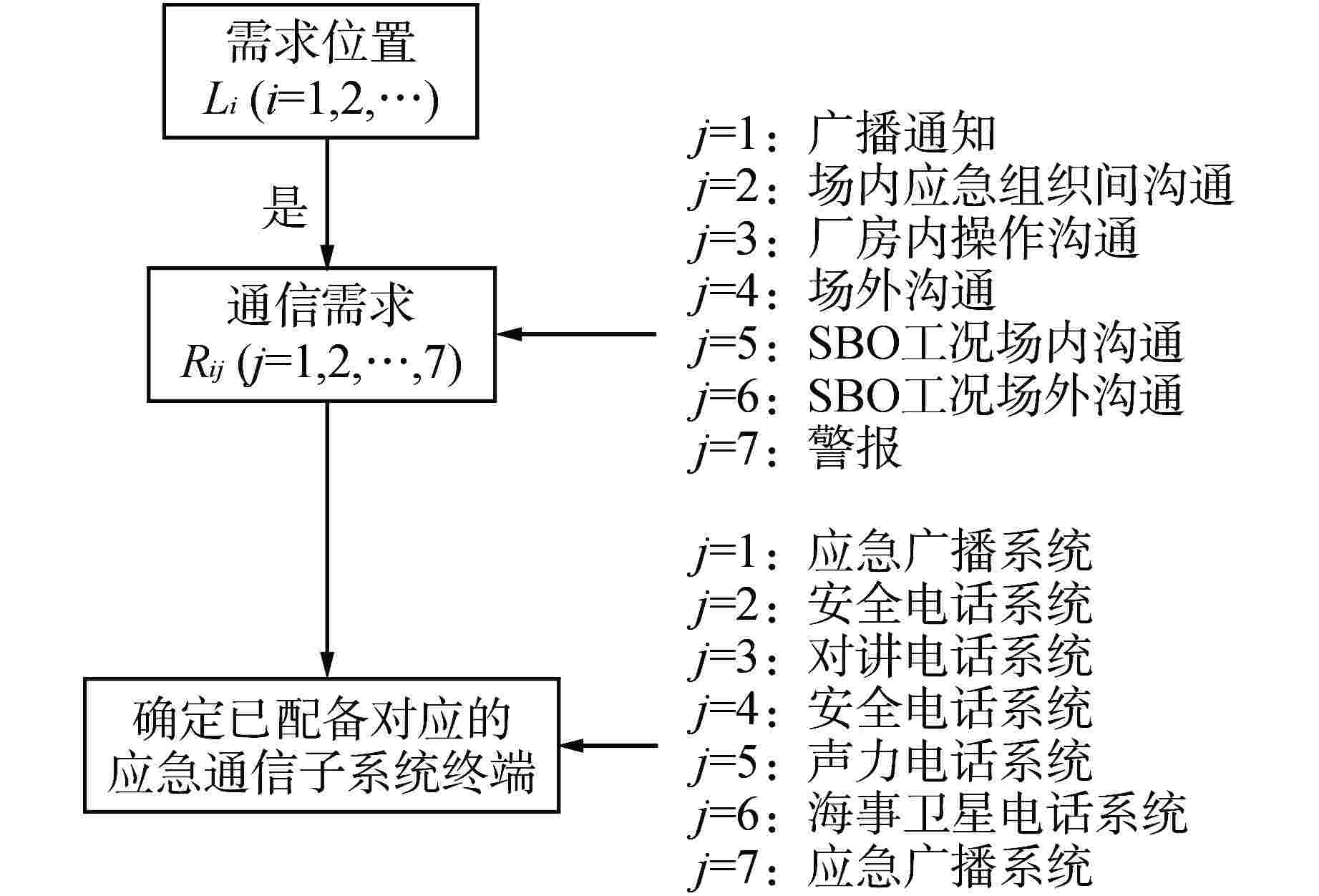

图 2 应急通信功能完备性分析流程
Figure 2. Analysis Process of Emergency Communication Function Completeness
表 1 核电厂运行规程与事故管理体系
Table 1. Operation/Accident Procedures in NPP
规程/导则 适用范围 正常运行规程（GOP） 核电厂正常运行或运行瞬态 异常运行规程（AOP） 中等频率的异常运行工况或预期运行事件 EOP 设计基准事故或堆芯未熔化的设计扩展工况 SAMG 堆芯熔化的严重事故 EDMG 控制室受损的大范围损伤 EP 应急状态
下载: 导出CSV
表 2 应急通信需求清单
Table 2. List of Emergency Communication Requirements
组织或位置 通信需求 应急指挥部 1种可靠的全厂通知手段，1种冗余的；至少3个可靠的通信设备用于与主控室或其他场内应急响应组织沟通；3个通信设备互为冗余；至少1个可靠的通信设备用于场外沟通，配备1种冗余的；场内、场外通信都至少有1种通信设备在丧失交直流电源下仍然可用 主控制室/远程停堆站 1种可靠的全厂通知设备，1种冗余的；3个可靠的场内通信设备；1种可靠的场外通信设备；至少1种通信手段在丧失交直流电源下仍可用；现场操纵员至少需要1种便携的通信设备用于与主控室人员进行沟通，且配备1种冗余的 技术支持中心 1种可靠的全厂通知设备，1种冗余的；需要3个可靠的场内通信设备，并设置冗余；1种通信手段在丧失交直流电源下仍然可用；1种可靠的场外通信设备，且设配备1种冗余的 其他应急组织就位点 需要2个可靠的场内通信设备；至少有1种在丧失交直流电源下可用 运行支持中心、辅助控制室 至少3个可靠的场内通信设备，配备至少1种冗余的 厂房 厂房内布置广播/警报终端，具体位置为在事故情况下使用各程序的房间位置；综合各事故响应程序中需要就地操作（或监测）的策略与仪表，确定其房间位置，在这些房间布置可靠的通信终端，用于事故工况下与主控室或技术支持组沟通 应急撤离集合点 在每个应急撤离集合点，设置广播通知；至少1种可靠的场内通信手段
下载: 导出CSV
表 3 通信子系统分类
Table 3. Classification of Communication Subsystems
安全级应急通信子系统 非安全级通信子系统 应急扩声系统、对讲电话系统、安全电话系统、声力电话系统、海事卫星电话系统 无线通信网络系统、行政电话系统、直通电话系统、电力调度电话系统、业务广播系统、时钟系统
下载: 导出CSV
表 4 安全分级与供电
Table 4. Safety Classification and Power Supply
子系统 安全分级 系统部件 供电方案 应急扩声系统 F-SC3 执行应急广播功能的部件 380 V应急电源 F-SC3 应急楼（EM楼）、应急集合点、室外扩声部件 EM楼应急柴油机 对讲电话系统 F-SC3 交换机和对讲终端 380V应急电源 安全电话系统 F-SC3 交换机和安全电话终端 交流不间断电源；EM楼应急柴油机 声力电话系统 F-SC3 声力电话终端和声力电话插孔 无需供电 海事卫星电话系统 F-SC3 卫星电话 交流不间断电源；EM楼应急柴油机；EM楼不间断电源
下载: 导出CSV
-
